| Lastnosti | |
|---|---|
| maks. višina bloka | 500 mm |
| Min. višina bloka | 40 mm |
| Izbirna višina bloka (min.) | 30 mm |
| Velikost palete | |
| Standardno | 1.400 x 1.100 x 50 mm |
| Možne so različne velikosti palet | |
| Zadnji betonski lijak | |
| Prostornina (geometrijska) maks. | 2.400 l |
| Lijak za obrazno mešanico | |
| Prostornina (geometrijska) maks. | 2.400 l |
| Različne izvedbe lijaka z vlečno ploščo ali dozirno loputo za večbarvno proizvodnjo so na voljo. |
|
| Višino hranjenja lahko prilagodite individualno. | |
| Teža stroja | |
| Z enoto za mešanje obraza in kalupom | AC. 35.000 kg |

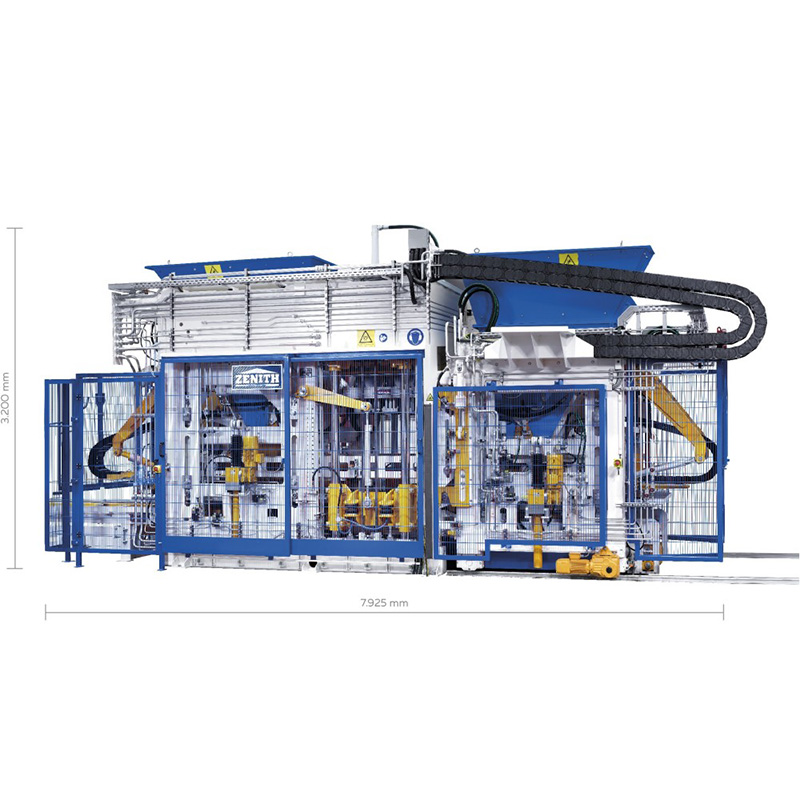

| Dimenzija stroja | |
| maks. skupna dolžina z enoto za mešanje obraza | 7.925 mm |
| maks. skupna višina (transport) | 3.200 mm |
| Največja skupna širina | 3.100 mm |
| Vibracijski sistem | |
|---|---|
| Vibracijska miza enodelna, Ultra-Dynamic servo vibracija z nadzor frekvence in amplitude (centrifugalna sila maks.) |
175 kN |
| 2 vibratorja nabijalne glave (največja centrifugalna sila) | 35 kN |
| Hidravlika | |
| Zmogljivost (skupaj) | 560 l/min |
| Delovni tlak
črpalka 1 stroj črpalka 2 vtična glava način nastavitve črpalke 3 |
180 barov 200 barov 200 barov |
| Elektrika | |
| Priključna moč (standardna) z mešalno enoto obraza Instalirana moč |
ca. 310kW |
| Priključna moč | ca. 160kW |
| Zaščita z varovalko | 315A |
| Napajalni vod | 4x 185 mm² alternativa 2x 4x 70 mm² |
| Sistem Siemens S7-1500, TIA-Portal |
|
| Upravljanje preko Touch Panela |
|
Pridržujemo si pravico do tehničnih podrobnosti – brez predhodnega obvestila. Prikazane slike opreme so samo primeri. Fotografije lahko vključujejo možnosti glede na povpraševanje stranke.
Posebna novost je višinsko nastavljiv zalogovnik za osnovno mešanico, ki je bil razvit za bistveno izboljšanje kakovosti betonskih izdelkov. Pomaga optimizirati pretok materiala in skrbi za enakomerno porazdelitev materiala. Poleg tega je mogoče količino polnjenja v podajalnem predalu natančno nastaviti glede na izdelek.

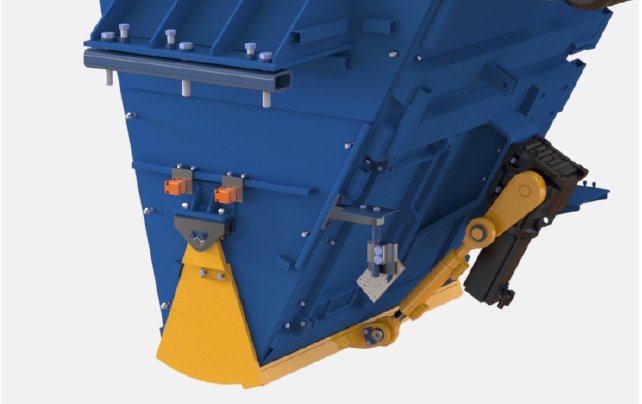

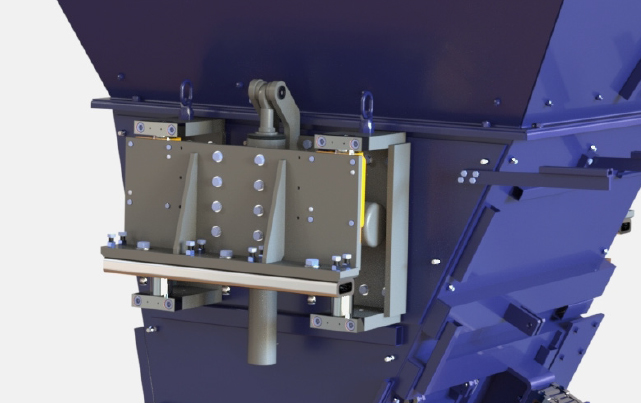

Lopute lijaka spodnjega in čelnega mešalnega lijaka so opremljene s servo motorji. To omogoča izjemno hiter čas odpiranja in zapiranja. Rezultat je veliko natančnejše odmerjanje. Prednost je boljša ponovljivost proizvodnega procesa, kar dodatno izboljša visoko kakovost izdelka.
Glavna vtična glava nudi veliko večjo prilagodljivost med proizvodnjo kot običajne vtične glave. Število gumijastih blažilnikov lahko poljubno izberete. Poleg tega je glavni tamper mogoče oblikovati tudi glede na povezave drugih proizvajalcev. Zaradi teh inovacij je proizvodnja veliko bolj natančna in zanesljiva.

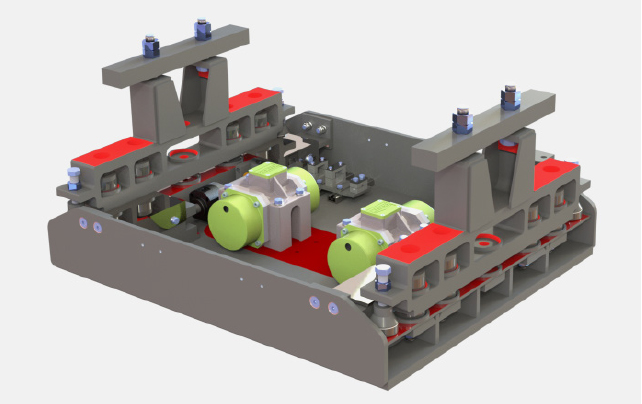

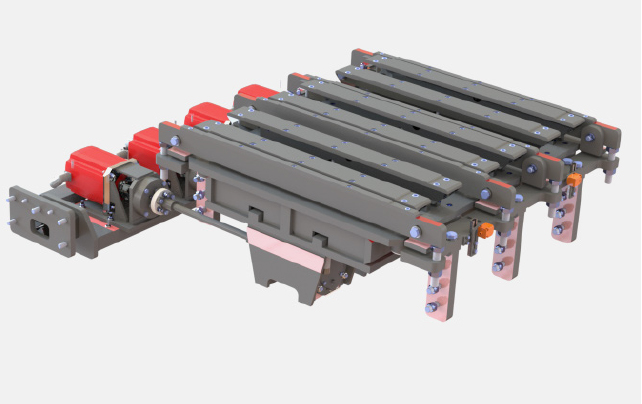

Vibracijski sistem z enodelno vibracijsko mizo je bil nadalje razvit v sodelovanju z RWTH Aachen. Zahvaljujoč optimalni porazdelitvi vibracijskih sil dosega visoko energetsko učinkovitost. Ker ta sistem deluje brez oljne kopeli in ne potrebuje dodatnega zračnega hlajenja, je zelo okolju prijazen in omogoča enostavno vzdrževanje.

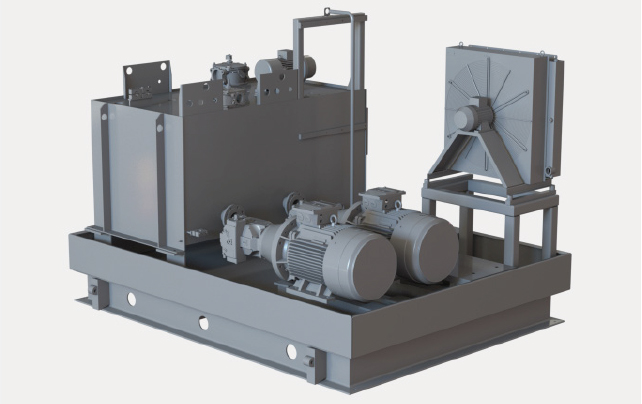

Stroj deluje z dvema glavnima črpalkama (kapaciteta 270l/min) in dvema tlačnima akumulatorjema za hitre čase cikla med redno proizvodnjo. V primeru okvare črpalke lahko stroj deluje z drugo črpalko, da se izognete zaustavitvi proizvodnje. Dodatna črpalka za nastavitveni način (kapaciteta 20l/min) zagotavlja varno omejevanje hitrosti posameznih gibov.

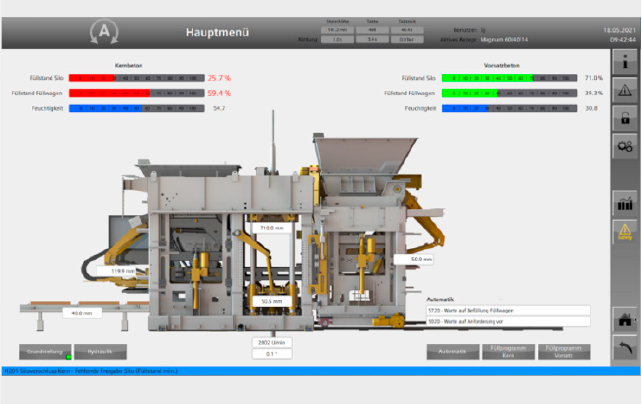

Vse glavne osi (nabijalna glava, kalup, podajalni predal, polnilna rešetka) so v TIA-portalu zasnovane kot nadzorovane osi. Zato zunanja krmilna elektronika ni potrebna. Ta sistem zagotavlja natančno in neprekinjeno pozicioniranje. Visoka natančnost ponovitev v proizvodnem procesu zagotavlja stalno visoko kakovost izdelka med neprekinjeno proizvodnjo.
