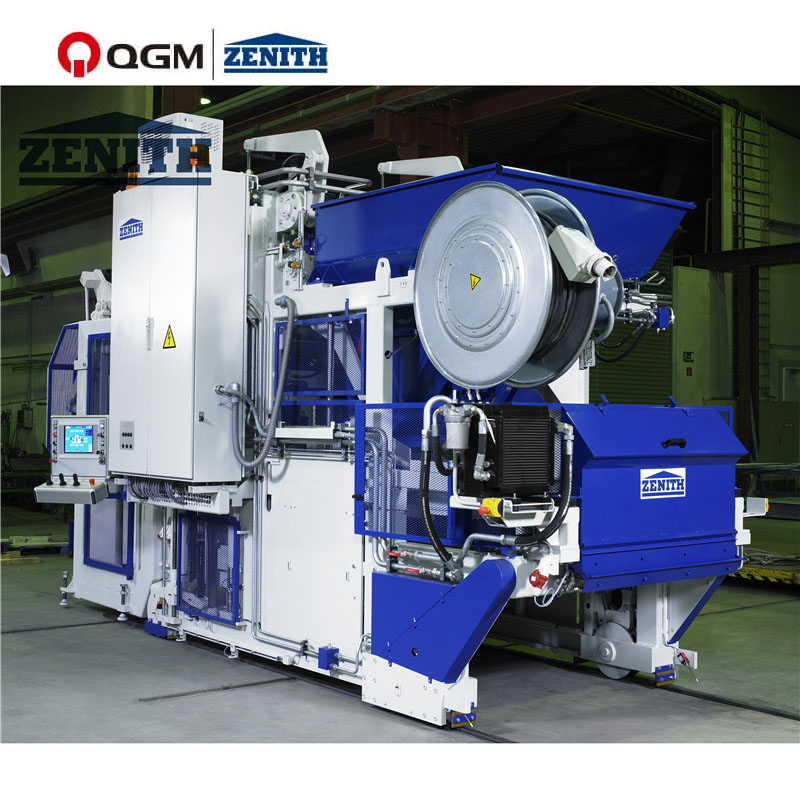

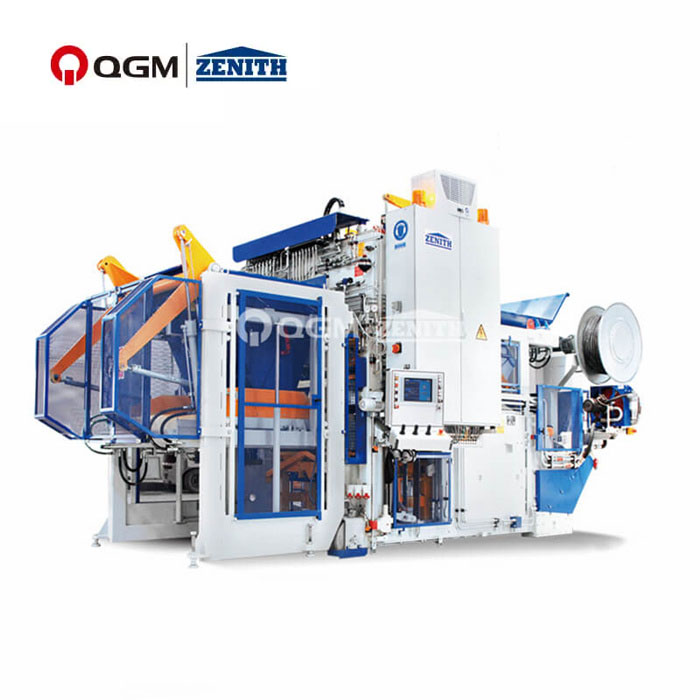

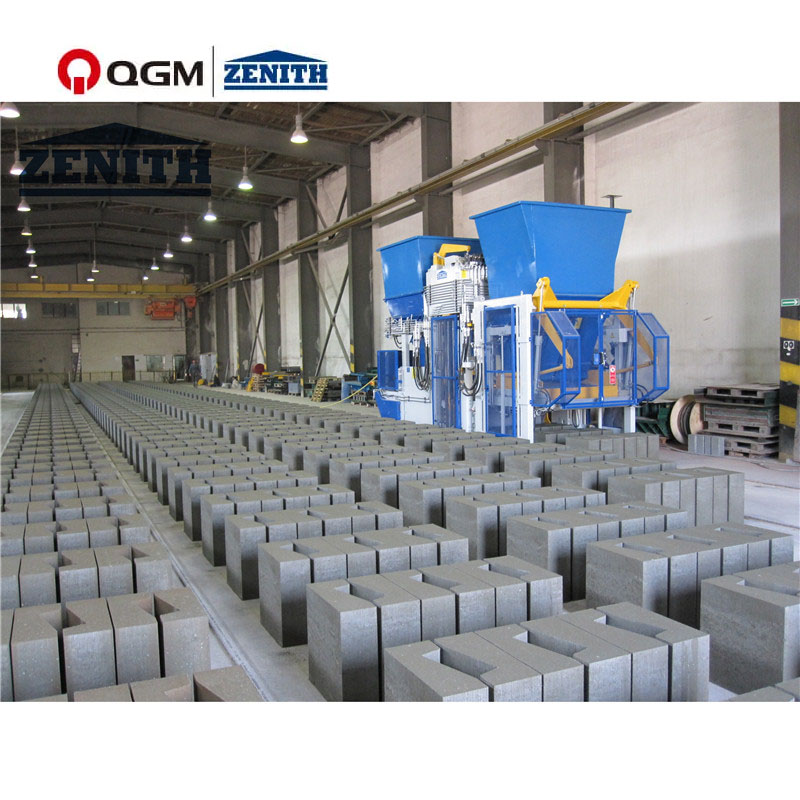

Mobile Laying Brick Machine je stroj za izdelavo opeke. Je enostaven za uporabo in primeren za majhne opekarne. Premika se s spremembo delovišča. Ta oprema ne zahteva palete. Stisnjene opeke se polagajo na gradbišče, ko se stroj za opeko premika, kar prihrani veliko stroškov palet, vendar mora biti območje gradbišča dovolj veliko. Mobilni stroj za polaganje opeke uporablja napreden inteligentni nadzorni sistem PLC, ki lahko realizira dialog človek-stroj, popolnoma samodejno delovanje, analizo naključnega signala, samodejno diagnosticiranje napak in različne nastavitve parametrov. Prednosti tega stroja so preprosta in kompaktna struktura, enostavno upravljanje, enostavno vzdrževanje, nizka poraba energije in visoka zmogljivost.
Video o izdelku
Thesamoumevna, menijsko vodena plošča na dotikzelo olajša upravljanje stroja. Proizvodne parametre za različne tipe kalupov in proizvodne programe vnašamo in shranjujemo s pomočjo urejenih menijskih mask. Za notranjo obdelavo signalov se uporablja hitri Siemens SPS.
Veliko dimenzionirani stebri in vodilni ležaji, podprti s sinhronizacijo gibov prek verige in vzvodne gredi, zagotavljajovarno in natančno vodenje kalupa in vtične glave. Opcijsko je na voljo digitalno merjenje poti prek linearnega kodirnika.
Glavna gibanja stroja (premikanje vibrirajoče mize, dviganje glave kalupa in nabijača ter premikanje podajalnega predala) poganjahidravlični cilindri, ki jih je razvil ZENITH in se aktivirajo preko proporcionalnih ventilov. Izdelke lahko odložite med razkalupljanjem z nadzorovano hitrostjo spuščanja.

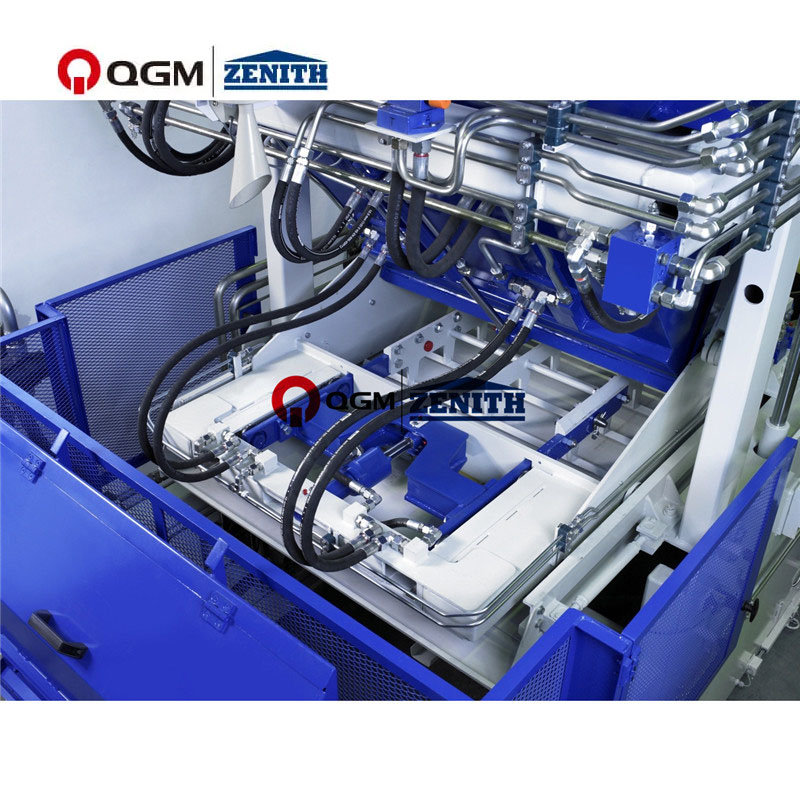

Glavna vtična glava je lahko opremljena z ahidravlično upravljana naprava za hitro menjavoza hitro menjavo kalupa. Za robnike, ki se proizvajajo prečno na smer polnjenja, je stroj lahko opcijsko opremljen z vrtljivo napravo za nabijalno glavo za enostavno čiščenje meč nabijalne glave z uporabo ščetk podajalnega predala.
Za povečanje zmogljivosti stroja se lahko opremi zizbirni paket »Speed & Comfort«.. Ta paket vključuje krmiljenje in hidravliko z večjo zmogljivostjo, digitalni sistem za merjenje poti za vse glavne osi gibanja, napravo za hitro menjavo nabijalne glave in zadnji predal za podajanje betona s hidravlično upravljano rešetko.
Pri delu brez mešalne enote za obraz je lahko stroj opremljen z anaprava za vstavljanje jedra iz polistirenaza izdelavo izolacijskih blokov ali z avrtljiva krtačaza pometanje blokovnih površin.
Tehnični podatki
| Lastnosti | |
| Lijak za osnovni material | 1.200L |
| Dovodna škatla za osnovni material | 2.000L |
| Lijak za pigmente | 800L |
| Napajalna škatla za pigmente | 2.000L |
| Največja višina podajanja nakladalnika | 2.800 mm |
| Velikost oblikovanja | |
| Največja dolžina oblikovanja | 1.240 mm |
| Največja širina oblikovanja (proizvodnja na vibracijski mizi) | 1.000 mm |
| Največja širina oblikovanja (proizvodnja na tleh) | 1.240 mm |
| Višina izdelka | |
| Večplastna izdelava | |
| Najmanjša višina izdelka (proizvodnja na paleti) | 50 mm |
| Največja višina izdelka | 250 mm |
| Najvišja višina zlaganja (paleta + višina enoplastnega izdelka) | 640 mm |
| Nizka proizvodnja na paleti | |
| Največja višina izdelka | 600 mm |
| Nizka raven proizvodnje na tleh | |
| Največja višina izdelka | 650 mm |
| Proizvodnja na tleh | |
| Največja višina izdelka | 1.000 mm |
| Najmanjša višina izdelka | 250 mm |
| Teža stroja | |
| Brez naprave za plesen in pigmente | 11,7 T |
| Pigmentna naprava | 1,7 T |
| Velikost stroja | |
| Skupna dolžina (brez pigmentne naprave) | 4.400 mm |
| Skupna dolžina (s pigmentno napravo) | 6.380 mm |
| Največja skupna višina | 3.700 mm |
| Najmanjša skupna višina (transportna višina) | 3.240 mm |
| Skupna širina (vključno z nadzorno ploščo) | 2.540 mm |
| Vibracijski sistem | |
| Največja vznemirljiva sila vibracijske mize | 80KN |
| Min. vznemirljiva sila zgornje vibracije | 40KN |
| Poraba energije | |
| Na podlagi največjega števila vibrirajočih miz | 42KW |

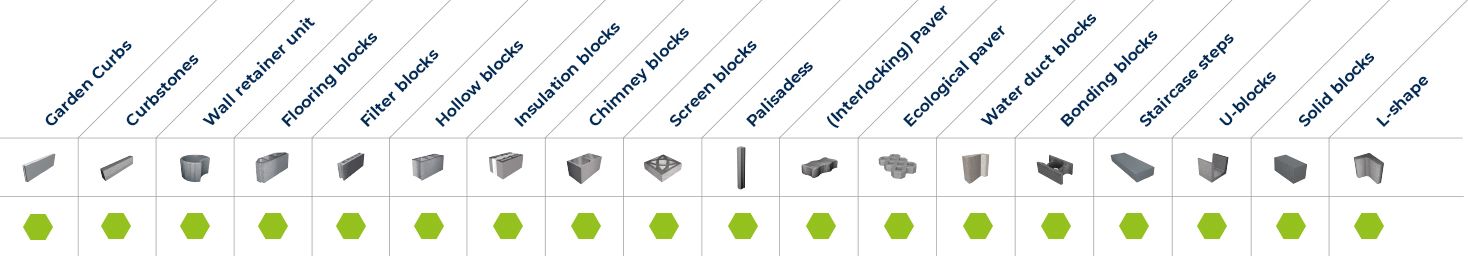

Proizvodna zmogljivost
| Vrsta bloka | Dimenzija (mm) | Slike | Količina/cikel | Čas cikla | Proizvodna zmogljivost (Na 8 ur) |
| Votel blok | 400*200*200 |
|
12 | 40. leta | 8.640 kosov |
| Pravokotni tlakovec | 200*100*60 |
|
54 | 38s | 817m2 |
| Pravokotni tlakovec (brez facemixa) | 200*100*60 |
|
54 | 36s | 864 m2 |
| Tlakovci UNI | 225*112,5*60-80 |
|
40 | 38s | 757m2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2.504 kos |
