Stroj za cementno opeko

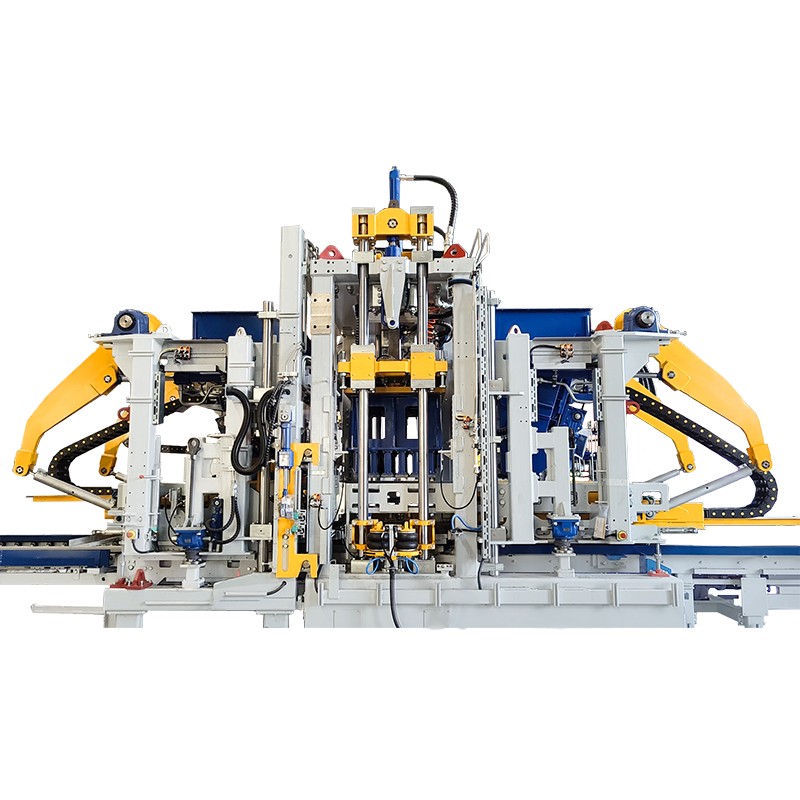

Nemški popolnoma avtomatski stroj za cementno opeko Zenith ZN900C: strokovnjak za inteligentno in učinkovito proizvodnjo cementnih izdelkov

Geni tehnologije blagovne znamke
Serija Zenith ZN900C, ki je podedovala nemški natančni proizvodni proces, združuje peto generacijo inteligentne tehnologije stiskanja in oblikovanja, ki vključuje 65 let Zenithovih inovacij na področju opreme za gradbene materiale. Ta model je pridobil dvojni certifikat nemškega certifikata TÜV in kitajskega sistema kakovosti CCS.
Glavne prednosti izdelka

1. Odlična zmogljivost
- Nazivni tlak 900 ton (z možnostjo razširitve na 1200 ton)
- Standardna opeka (240×115×53mm) proizvodni cikel 8-10 sekund
- Dnevna proizvodna zmogljivost doseže 30.000-35.000 kosov (standardni delovni pogoji)
- Vibracijski sistem uporablja dvofrekvenčno preklopno tehnologijo (50Hz/60Hz prilagodljivo)

2. Inteligentni nadzorni sistem
Siemens SIMATIC S7-1200 PLC nadzorni center 10,4-palčni barvni industrijski zaslon na dotik (podpira preklapljanje med več jeziki)
Sistem za daljinsko spremljanje interneta stvari (4G/5G/WIFI trinačinski dostop)
Sistem poročil o inteligentni analizi proizvodnih podatkov

3. Konfiguracija ključnih komponent
- Hidravlična enota: Bosch Rexroth prilagojen servo sistem
- Električne komponente: Siemens/Schneider industrijska konfiguracija
- Sistem kalupov: nemško posebno jeklo za kalupe 1.2842 (trdota HRC58-62)
- Struktura okvirja: nodularna litina QT600-3 s celotno obdelavo žarjenja

4. Varstvo okolja in energetsko varčna zasnova
Nadzor hrupa ≤68dB (A)
Poraba energije na enoto ≤8,5kWh/m³
Stopnja recikliranja odpadkov ≥95 %
Popolnoma zaprta zasnova za zmanjšanje prahu

Aplikacijske rešitve
Komunalno inženirsko področje
- Opeka za tlakovanje pločnikov (tlačna trdnost ≥40MPa)
- Robniki (največja dolžina 1500 mm)
- Komponente drenažnega jarka (vodoprepustnost ≥1,5 cm/s)
Gradbeno zidarsko polje
- Standardne cementne opeke (v skladu z GB/T 21144)
- Votli bloki (stopnja votlosti 30-55%)
- Dekorativne ploščice (površinska natančnost ±0,3 mm) Področje industrijskega skladiščenja
- Talne ploščice za težke tovore (dinamična obremenitev ≥10 ton)
- Protizdrsne industrijske talne ploščice (koeficient trenja ≥0,6)
- Talne ploščice odporne proti koroziji (odporne na kisline in alkalije PH2-12)
Krajinsko polje
- Imitacije kamnitih tlakovcev (trdota po Mohsu ≥6)
- Travnate opeke (stopnja odpiranja ≥20%)
- Komponente umetniške ograje
Posebne storitve opreme
24-mesečna garancija
Brezplačna montaža in zagon na kraju samem
Sistemsko usposabljanje za operaterje
Vseživljenjska tehnična podpora
Globalni 48-urni odziv v sili
[Prilagojena storitev] Podpira razvoj posebnih kalupov in preoblikovanje celotne linije avtomatizacije ter lahko zagotovi rešitve za optimizacijo procesov na podlagi lastnosti surovin za stranke.

Tehnični parametri

Tehnološka prednost

Najnovejša tehnologija servo vibracij

Stroj za bloke je opremljen z novo razvitim servo vibracijskim sistemom, ki lahko zagotovi, da so vibracijski motorji v sinhroniziranem stanju, kar lahko zagotovi navpično moč stiskalne sile. Izogibajte se tudi poškodbam stroja zaradi strižne napetosti zaradi horizontalne stiskalne sile in podaljšajte življenjsko dobo stroja. Hitrost motorja lahko doseže več kot 4000 vrtljajev na minuto, kar lahko zagotovi večjo silo stiskanja in kakovost bloka bi se močno izboljšala.

Dvojni vibracijski sistem

Vibracijska miza uporablja visoko zmogljivo švedsko jeklo HARDOX, sestavljeno iz dinamične in statične mize, kar lahko močno izboljša učinkovitost vibracij. Medtem ko sta na vrhu še dva vibratorja, ki povečata zbijanje in zagotovita visoko kakovost betonskih blokov.

Samodejni sistem za vpenjanje kalupov z zračnimi blazinami

Na udarni glavi in ​​na obeh straneh stroja so zračne blazine. Ko je kalup potisnjen na svoje mesto, se zračna blazina vtične glave samodejno napihne in zategne. Nazadnje se zračna blazina okvirja kalupa napihne, da samodejno vpne okvir kalupa. Na ta način lahko prihranite veliko časa za menjavo različnih kalupov, zmanjšate hrup vibracij in povečate učinkovitost proizvodnje.

Nemčija SIEMENS Control System

Nadzorni sistem QGM uporablja SIEMENS PLC, zaslon na dotik, kontaktorje in gumbe itd., ki odlično združujejo avtomatsko tehnologijo in napreden sistem iz Nemčije. PLC SIEMENS ima funkcijo samodejnega odpravljanja težav za enostavno vzdrževanje in tudi samodejno zaklepanje za preprečevanje mehanskih nesreč, ki jih povzročijo napake pri delovanju. Medtem ko lahko zaslon na dotik SIEMENS prikaže status proizvodnje v realnem času in doseže preprosto upravljanje z vizualizacijo. V primeru, da se kateri koli del v prihodnosti pokvari, lahko nadomestni del dobite lokalno, kar lahko prihrani veliko časa in stroškov.

Visoko učinkovit hidravlični sistem

Hidravlična črpalka in ventil sta mednarodne blagovne znamke, ki uporabljata visoko dinamični proporcionalni ventil in črpalko s konstantno močjo za prilagoditev hitrosti in tlaka, s funkcijami visoke stabilnosti, visoke učinkovitosti in varčevanja z energijo.

Inteligentni sistem v oblaku

QGM Intelligent Equipment Cloud System omogoča spletno spremljanje, oddaljeno nadgradnjo, oddaljeno predvidevanje napak in samodiagnozo napak, oceno zdravstvenega stanja opreme; Ustvarja poročila o delovanju opreme in statusu aplikacije ter druge funkcije; S prednostmi daljinskega upravljanja in delovanja, hitrim odpravljanjem težav in vzdrževanjem za stranke. Vse je medsebojno povezano, proizvodnjo in delovanje opreme pa je mogoče videti prek omrežja na vseh koncih sveta.

Dodatna oprema

Obrat za doziranje in mešanje betona

Betonski mešalnik-planetarni

Avtomatski podajalnik palet

Off-Line Block Cubing System

Nadzorni sistem SIEMENS

Sušilna komora

Stacker/Simple Cuber

Dvigalo/spuščanje in prstni avtomobil
