Tehnični parametri
| Višina izdelka | |
| Max: | 500 mm |
| Min.: | 50 mm |
| Višina kocke | |
| maks. Območje proizvodnje (proizvedeno na paletah standardne velikosti) | 1320*1150 mm |
| Velikost palete (standardna) | 1400*1200 mm |
| Debelina jeklene plošče | 14 mm |
| Debelina lesene palete | 50 mm |
| Prostornina posode za material za osnovno mešanico (brez lijaka za obrazno mešanico) | 2500L |
| Teža stroja | |
| Z napravo Face-mix | 36T |

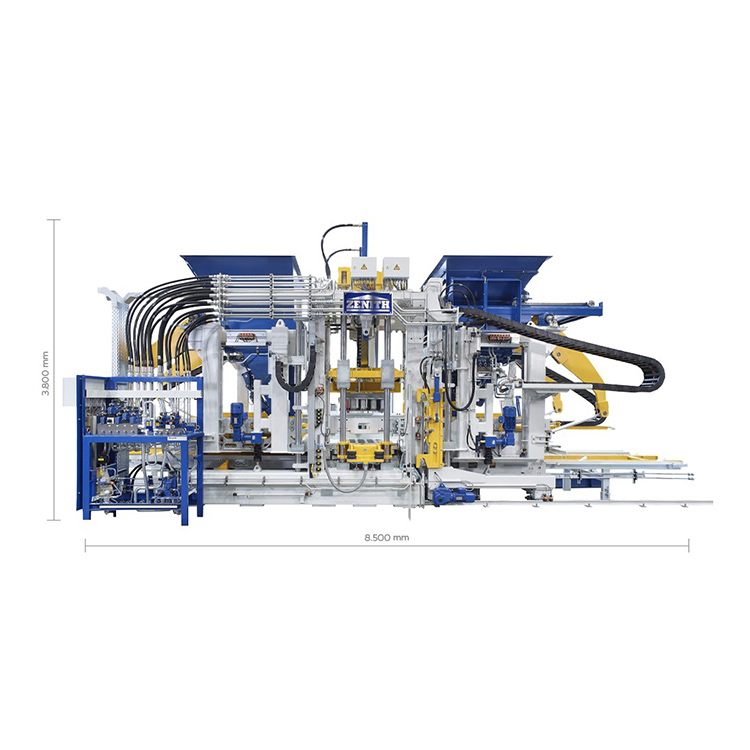

| Dimenzije stroja | |
| maks. Skupna dolžina | 8500 mm |
| maks. Skupna višina | 4885 mm |
| maks. Skupna širina | 3300 mm |
| Tehnični parametri stroja/poraba energije | |
| Vibracijski sistem | Servo vibracijski sistem |
| Vibracijska miza | Maks.175KN |
| Zgornja vibracija | Maks.35KN |
| Hidravlični | |
| Skupni pretok | 540 l/min |
| Delovni tlak | 160 barov |
| maks. Moč | 160KW |
Tehnološka prednost
"Ultra-dinamična" servo vibracijska tehnologija je visoko učinkovit, samoprilagodljiv vibracijski sistem, zasnovan posebej za blok stroje; Servo motor se lahko najhitreje odzove v najkrajšem reakcijskem času, doseže najvišjo zmogljivost vibracij, zmanjša porabo cementa, skrajša proizvodni cikel in proizvede betonske izdelke visoke gostote na mestu proizvodnje; Vibracijski sistem se lahko prilagodi proizvodnim zahtevam različnih betonskih izdelkov.
Samodejni sistem za hitro menjavo plesni je sistem, ki temelji na povezovanju in sodelovanju več naprav, ki omogoča hitro menjavo kalupa s pomočjo inteligentnega delovanja sistema. Ko se kalup prenese na glavni stroj, dvižni sistem izvede samodejno menjavo kalupa na napravi za hitro menjavo kalupa, nabijalna glava in škatla za kalupe pa se samodejno pnevmatsko vpneta; Varen, učinkovit, enostaven za upravljanje in vzdrževanje ter menjava plesni

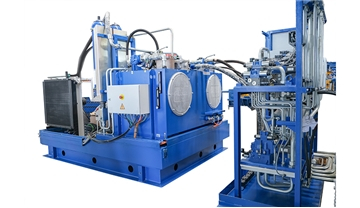

Hidravlični sistem uporablja vrhunsko črpalko s spremenljivo prostornino in sistem povratnih servo ventilov; Tlak, hitrost in položaj so zaprtozančni digitalni nadzor, ki lahko samodejno prilagodi pretok in tlak hidravlične črpalke. Neodvisni sistem za nadzor temperature olja ima visoko stopnjo avtomatizacije in natančnost, delovno učinkovitost pa je mogoče izboljšati za 10% -20%; Ima značilnosti varčevanja z energijo, zmanjšanja hrupa, visoke učinkovitosti in varstva okolja.

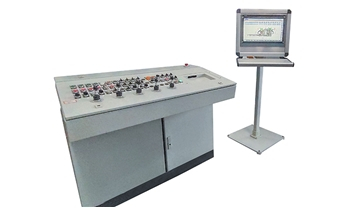

Sprejmite najnaprednejšo avtomatsko krmilno platformo Siemens TIA-Portal Series PLC na svetu; Ima hitrejše, natančnejše in stabilnejše delovanje ter sposobnost preprečevanja motenj. Prilagodljiv izhod prek tehnologije krmiljenja platforme se lahko izogne silovitemu udarnemu delovanju opreme in podaljša življenjsko dobo opreme. Vizualni prikaz in diagnostika sistema interakcije človek-računalnik in signali nadzornega sistema zelo olajšajo delovanje in delo.

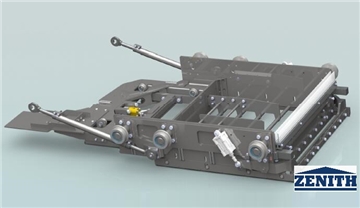

Sistem podajanja uporablja patentirano tehnologijo podajanja 360-stopinjskega rotacijskega mešanja, mešalna skupina pa je opremljena z mešalnimi valji za simulacijo izračuna, ki lahko inteligentno prilagodijo način podajanja glede na različne specifikacije kalupov; Zavedajte se enotnosti in učinkovitosti hranjenja; Lahko je bolj primeren za najboljši način hranjenja posebnih materialov, kot so gradbeni odpadki in jalovina; Z napravo za strganje in pihanje valja se lahko izogne vplivu ostankov agregata na barvo tkanine in naredi barvo površine izdelkov lepšo.

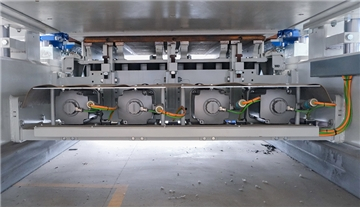

S povratno informacijo signala sta faza in hitrost vibracij nadzorovani, sinhronizacija pa je visoka; Hitro stanje pripravljenosti in visokofrekvenčno delovanje lahko skrajšata čas cikla za 1,5 s z visoko učinkovitostjo; Servo krmilnik je enoosni motorni modul knjižnega tipa, gonilnik pa uporablja običajni način povezave z vodilom DC (obnovljivo energijo je mogoče uporabiti in reciklirati), kar lahko zmanjša porabo energije za 15 %; Zavorni učinek je boljši.

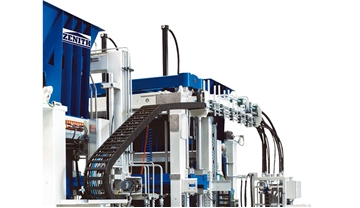

Glavni okvir uporablja visoko trdno varjeno strukturo okvirja, zasnovano s tehnologijo Zenith Brick Machine, ki je varjena s prilagojenim jeklenim profilom. Zasnova je razumna, varjenje je enotno in lepo, celoten okvir pa je obdelan z vibracijami zaradi staranja, da se zagotovi visoka kakovost in visoka stabilnost okvirja. Napreden proces strukturnega načrtovanja omogoča razširitev glavnega stroja, omaro s funkcijo odpiranja in zapiranja stranskega kalupa, funkcijo risanja plošče (jedro) in funkcijo vsaditve polistirenske plošče pa je mogoče dodati pozneje.

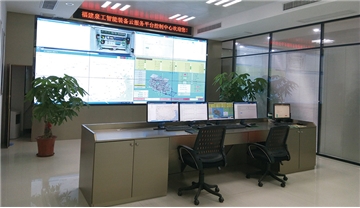

Platforma storitev v oblaku QGM&Zenith Intelligent Equipment omogoča spletno spremljanje, nadgradnjo na daljavo, napovedovanje napak na daljavo in samodiagnozo napak ter oceno zdravstvenega stanja opreme; Ustvarite poročila o delovanju opreme in statusu aplikacije ter druge funkcije; Oddaljene storitve lahko uporabnikom hitro diagnosticirajo in rešijo težave. Vse je medsebojno povezano, proizvodnjo in delovanje opreme pa je mogoče videti prek omrežja na vseh koncih sveta.

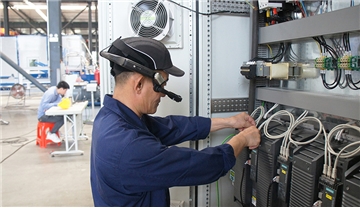

Na osnovi storitvene platforme Intelligent Equipment Cloud Service z naprednimi AR Service Glasses je mogoče zgraditi Inteligentno AR vzdrževalno tehnično službo QGM, ki lahko spozna hitro lokacijo napak in generiranje rešitev v realnem času. Z vzpostavitvijo povezave v realnem času s platformo storitev v oblaku je mogoče vzpostaviti spletno glasovno in grafično komunikacijo v realnem času ter skupno rabo med uporabniki, tehniki in poprodajnimi inženirji ter skrbno ustvariti "You Are My Eye" za izgradnjo storitve vzdrževanja "precizne kirurgije" na oddaljeni ravni strokovnjakov.

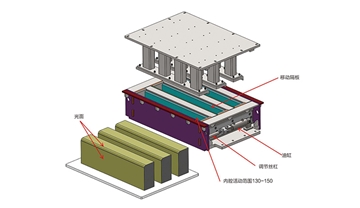

Razširljivi mehanski funkcionalni vmesniki, kot so stranska naprava za odpiranje in zapiranje kalupa (robni kamen z barvno površinsko plastjo), vodoravna naprava za vleko utorov (opeka za varčevanje z vodo/prepleteni votli blok) in transportna naprava za peno (izolacijski blok), so rezervirani, kar lahko omogoči hitro ujemanje večnamenske proizvodnje novih izdelkov. Rezerviran je podatkovni vmesnik DCS PN, ki ima močno razširljivost in je lahko združljiv z uporabnikovim centralnim nadzornim sistemom; Prav tako lahko uresniči nove zahteve uporabnikov v proizvodnem procesu opreme ter nadgradi in optimizira programsko opremo opreme; Zagotavljanje uporabnikom dolgoročnih storitev z dodano vrednostjo.

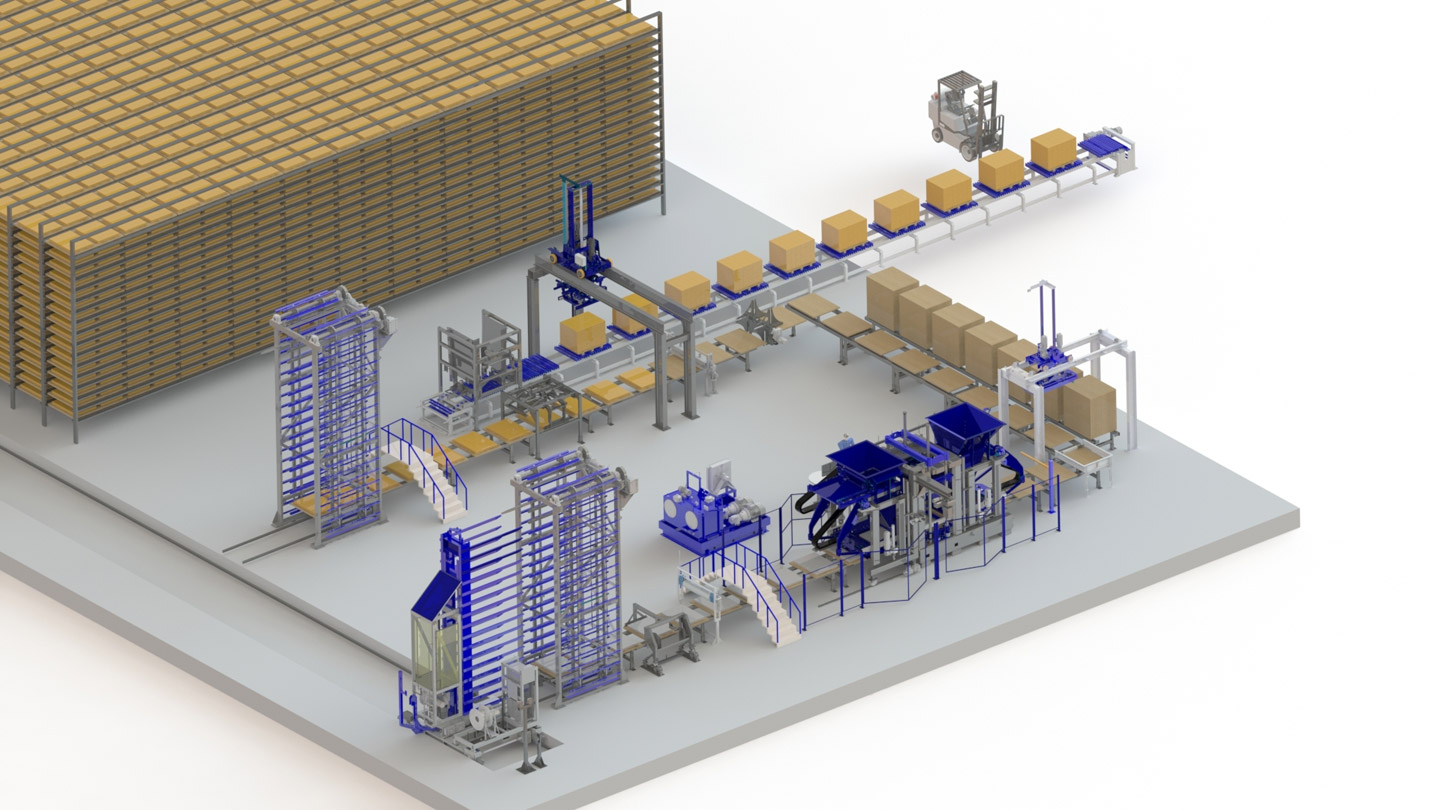

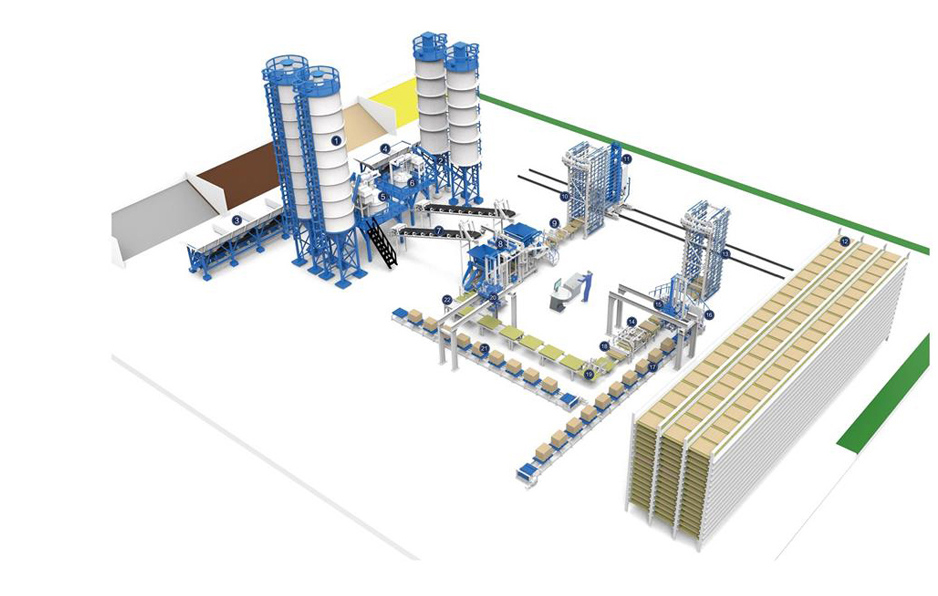

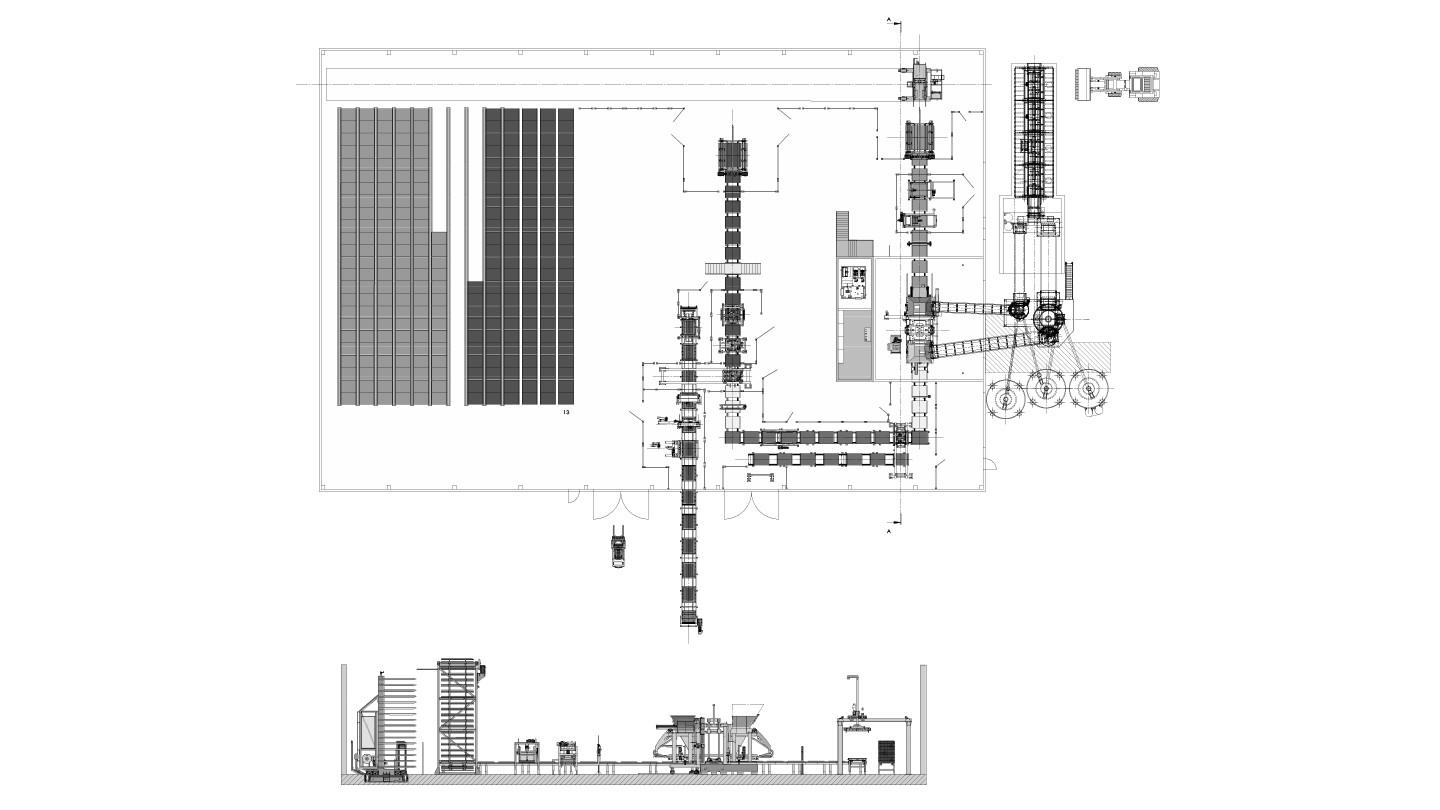

Proizvodna linija Zenith 1500
Dodatna oprema
Dozator
Avtomatski podajalnik palet
Senzor vlage
Prstni avto
Ločevalnik blokov in palet
Sušilna komora
Kocka, ki potiska bloke

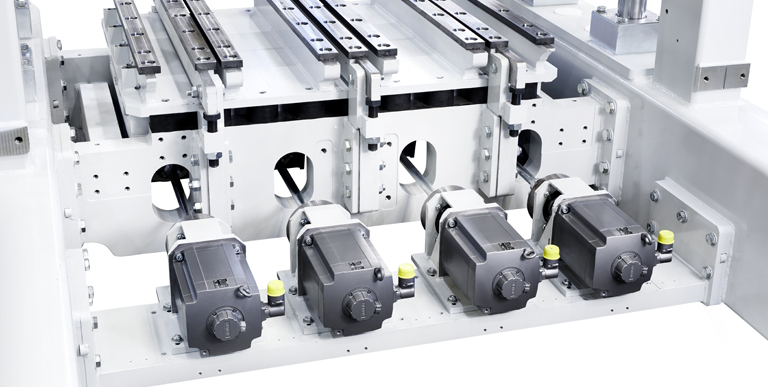

Visokokakovosten servo sistem zbijanja z imenom Ultra-Dynamic pomeni zelo visoko zbijanje in izjemno dinamiko. Tako zagotavlja hitro in učinkovito proizvodnjo vrhunskih izdelkov. Zlasti za izdelke z veliko prostornino in tudi za premium izdelke, ki so proizvedeni s pred- in vmesnim vibriranjem, ta sistem vibriranja zagotavlja številne prednosti. Sistem deluje brez oljne kopeli in podpira okolju prijazno proizvodnjo z malo vzdrževanja.

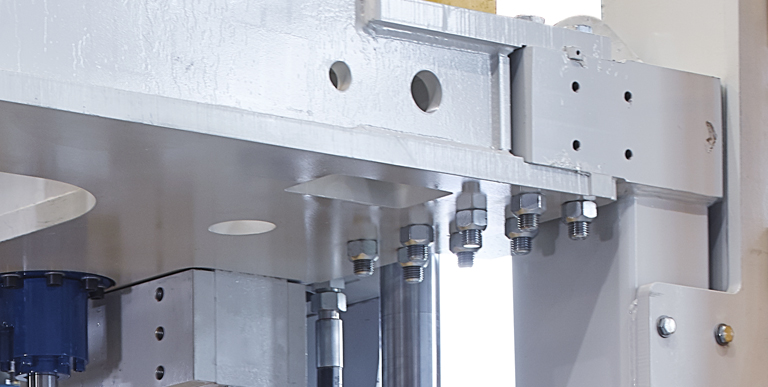

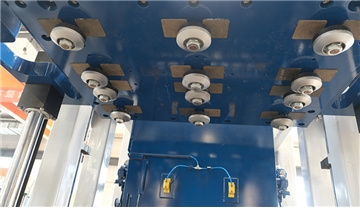

Posebna značilnost tega stroja je uporaba vijačnih nastavkov za vibracijsko mizo, prečni nosilec motorja in stranske dele okvirja. Je edinstven na trgu, saj se lahko prilagaja proizvodnim pogojem kupca. Vijačna konstrukcija zagotavlja tudi odporne povezave in odlično stabilnost.

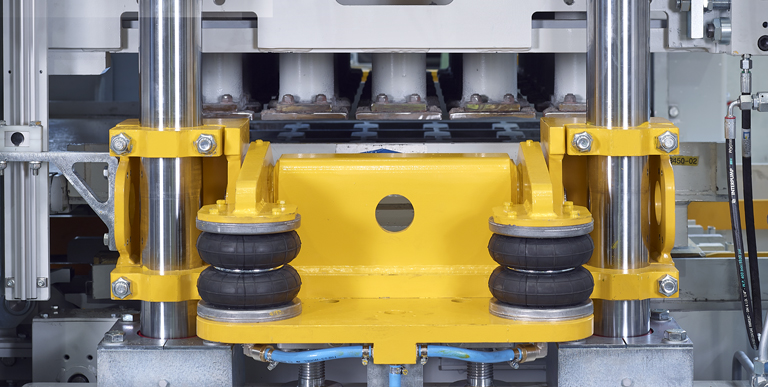

Pnevmatska naprava za vpenjanje kalupov omogoča preprosto menjavo kalupov. Kalup se namesti brez nadaljnjih pritrdilnih elementov - npr. vijaki - na nosilcu kalupa. Pritrjen je s pnevmatskimi vpenjalnimi ročicami. Optimalni rezultati vibriranja in daljša življenjska doba kalupa so doseženi zahvaljujoč individualnim nastavitvam predhodnega in glavnega vibriranja. Vpenjalno napravo za kalupe je zdaj mogoče prilagoditi sistemom za pritrjevanje kalupov drugih proizvajalcev strojev in kalupov.

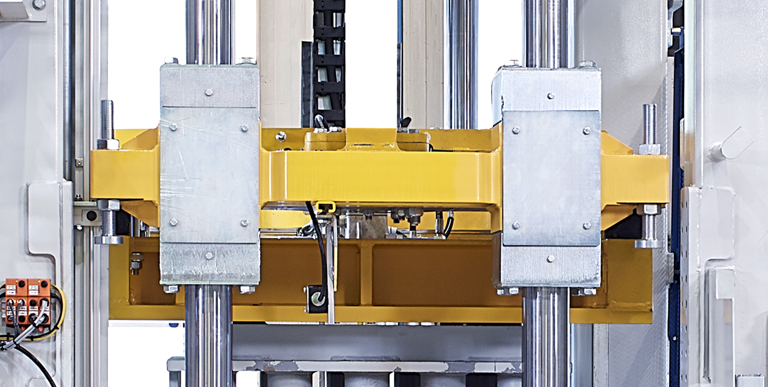

Za stroj ZENITH 1500-2 je bil razvit nov pomik, ki omogoča odstranjevanje stebrov posamično s strani. Ta nova funkcija prihrani veliko časa med vzdrževalnimi deli, menjavo pa je mogoče izvesti veliko bolj varno in z manj truda. Celotna geometrija tega sklopa, vključno s stebri, je identična prejšnjemu stroju ZENITH 1500. To novo prečno je mogoče naknadno vgraditi na obstoječe stroje.

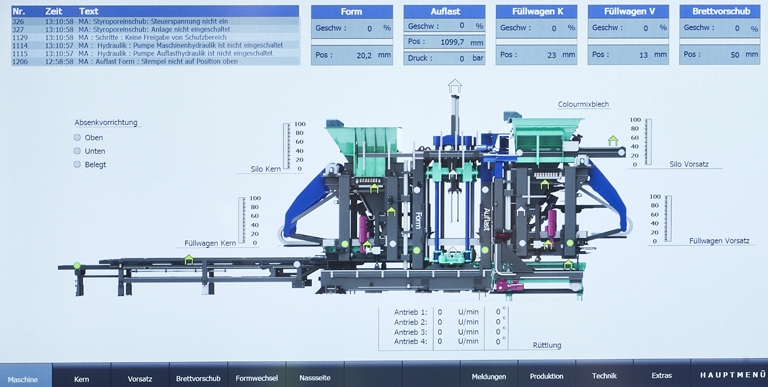

Samoumeven in intuitivno vizualizacijski koncept zagotavlja enostavno učenje delovanja stroja. Nova diagnostična zasnova podpira operaterje pri izbiri najboljših nastavitev. Dolgotrajno odpravljanje težav ni več potrebno in izpadi proizvodnje so zmanjšani na minimum. Z uporabo najnovejše tehnologije baz podatkov je mogoče vse informacije zabeležiti, ovrednotiti in shraniti. Ti podatki so na voljo povsod, zahvaljujoč popolni omrežnosti obrata.
