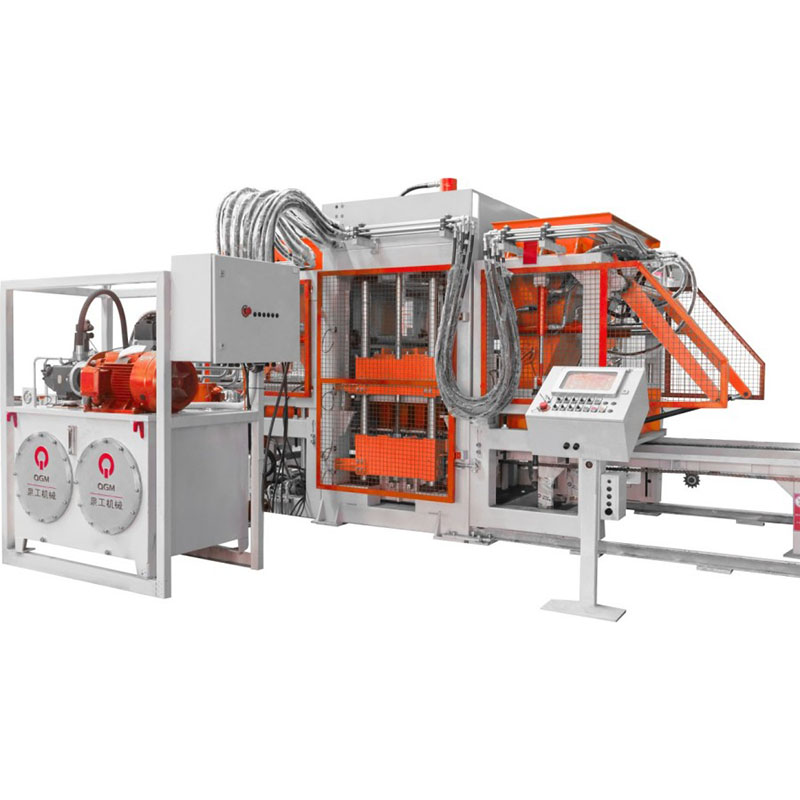

QT10, zasnovan na načelih univerzalnosti, modularnosti in sistemizacije, sprejema standardizirano modularno strukturo, ki izboljšuje zamenljivost komponent, poenostavlja vzdrževanje in podpira prilagodljive proizvodne konfiguracije. Njegovi mehanski, električni in hidravlični sistemi so integrirani za usklajeno delovanje in so opremljeni s komponentami mednarodno priznanih dobaviteljev, kar pomaga zagotoviti zanesljivo delovanje in dolgoročno stabilnost delovanja.
S svojo prilagodljivo konfiguracijo kalupa in tehnologijo natančnega oblikovanja lahko avtomatski stroj za izdelavo blokov QT10 proizvaja široko paleto betonskih izdelkov, vključno z votlimi bloki, standardnimi betonskimi zidaki in visokokakovostnimi tlakovci. Zelo je primeren za proizvajalce, ki iščejo učinkovito in vsestransko rešitev za avtomatizirano proizvodnjo betonskih blokov.
| Specifikacije palete | 1250 x 850 mm |
| Območje oblikovanja | 1150 x 800 mm |
| Višina izdelka | 50-200 mm |
| Število oblikovanih blokov | Votle opeke: 10 opek/kalup（390 × 190 × 190 mm） |
| Standardne opeke: 54 kosov/kalup（240x115x53mm） | |
| Opeke za tlakovanje: 35 opek / kalup（200x100x60） |

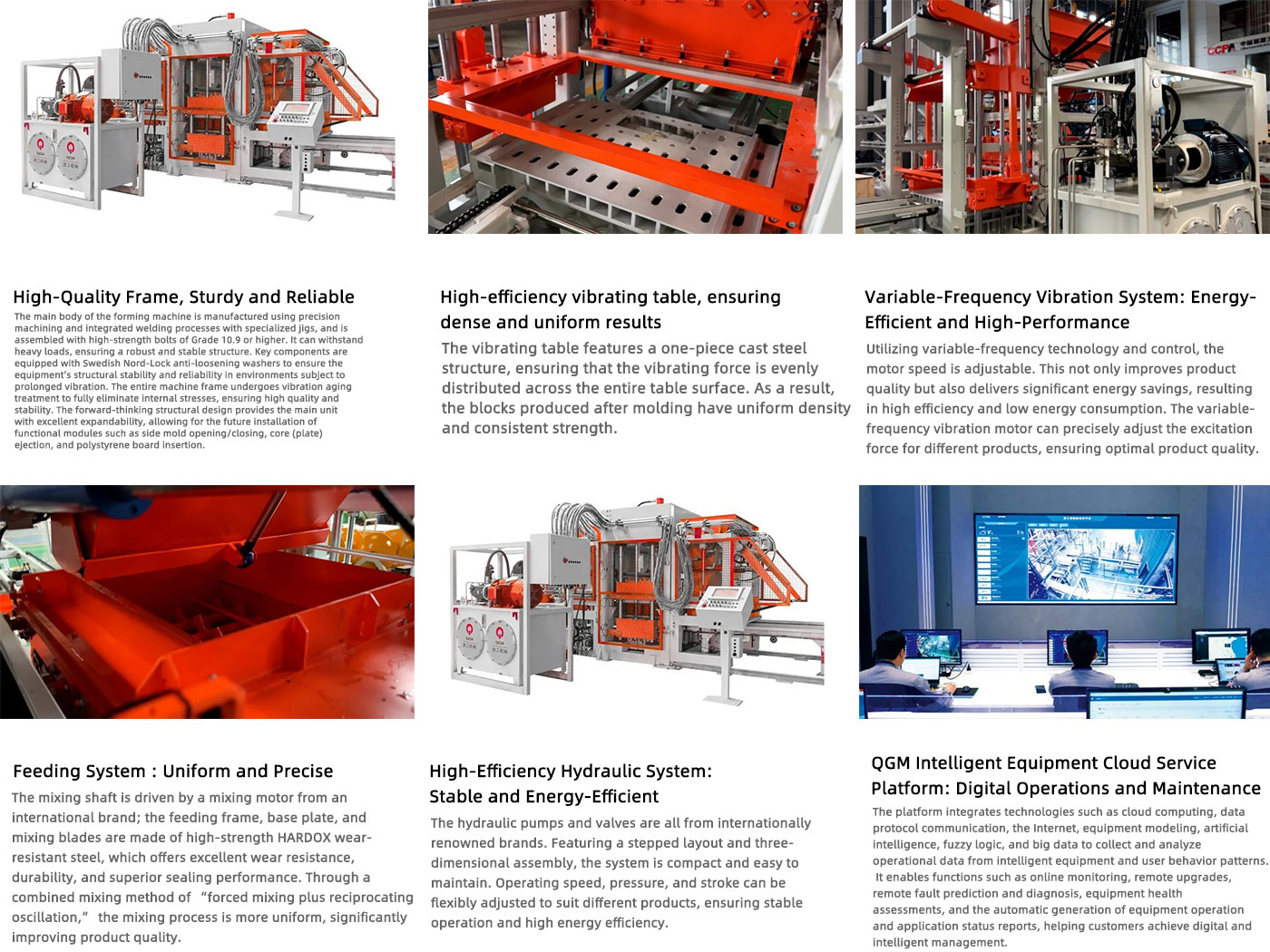

Popolnoma samodejni stroj za izdelavo blokov QT10 je opremljen z zmogljivim okvirjem stroja, izdelanim z natančno obdelavo in integriranim varjenjem s pomočjo vpenjal. Vijaki z visoko trdnostjo razreda 10.9 ali višje se uporabljajo za kritične strukturne povezave, ki zagotavljajo zanesljivo odpornost na velike obremenitve in neprekinjene vibracije med proizvodnjo blokov.
Kritične pritrdilne točke so opremljene s podložkami proti zrahljanju Nord-Lock za ohranjanje stabilnosti povezave pri dolgotrajnih vibracijah. Ogrodje stroja je tudi podvrženo obdelavi za zmanjšanje napetosti zaradi vibracij, da se zmanjšajo preostale notranje napetosti in izboljša strukturna stabilnost ter dimenzijska doslednost v življenjski dobi opreme.
Modularna zasnova okvirja zagotavlja dodatno prilagodljivost za prihodnje nadgradnje sistema. Odvisno od proizvodnih zahtev je mogoče izbirne module, kot so odpiranje in zapiranje stranskega kalupa, izmet jedra ali plošče in vstavljanje polistirenske plošče, integrirati v glavni stroj.
QT10 je opremljen z integrirano vibracijsko mizo iz litega jekla, ki je zasnovana za stabilen in dosleden prenos vibracij po celotnem območju oblikovanja.
Optimizirana struktura vibrirajoče mize pomaga enakomerno porazdeliti vzbujalne sile med procesom oblikovanja, kar spodbuja enakomerno zbijanje materiala in dosledno gostoto izdelka. To prispeva k stabilnejši tlačni trdnosti, dimenzijski natančnosti in kakovosti površine gotovih betonskih blokov.
Sistem vibracij s spremenljivo frekvenco omogoča prilagoditev frekvence vibracij in hitrosti motorja glede na različne betonske izdelke in lastnosti mešanice.
Z natančnim nadzorom vzbujalne sile med ciklom oblikovanja sistem pomaga optimizirati zbijanje materiala za različne vrste blokov in proizvodne zahteve. To izboljša doslednost oblikovanja, hkrati pa zmanjša nepotrebno porabo energije v primerjavi z delovanjem z vibracijami s fiksno hitrostjo.
Zaradi nastavljivih parametrov vibracij je QT10 primeren za izdelavo različnih betonskih blokov, votlih blokov, standardnih zidakov in blokov za tlakovanje z različnimi sestavami materialov in zahtevami glede gostote.
Sistem dovajanja QT10 je zasnovan tako, da zagotavlja stabilno in enakomerno porazdelitev materiala med postopkom oblikovanja blokov. Mešalno gred poganja mednarodno priznan motor, medtem ko so podajalni okvir, osnovna plošča in mešalni noži izdelani iz jekla visoke trdnosti HARDOX, odpornega proti obrabi, za izboljšano odpornost proti obrabi in življenjsko dobo.
Optimizirana tesnilna struktura pomaga zmanjšati puščanje materiala med delovanjem. Kombinirani postopek mešanja s prisilnim mešanjem in izmeničnim nihanjem spodbuja bolj enakomerno porazdelitev materiala in izboljša konsistenco betonske mešanice, ki vstopa v kalup.
Dosledno dovajanje in distribucija materiala sta bistvena za doseganje stabilne gostote blokov, dimenzijske natančnosti in splošne kakovosti izdelka.
Hidravlični sistem QT10 uporablja hidravlične črpalke in ventile mednarodno priznanih proizvajalcev za zagotavljanje stabilnega prenosa moči in natančnega nadzora oblikovanja.
Hidravlične komponente so razporejene v kompaktni tridimenzionalni postavitvi, ki pomaga optimizirati prostor stroja, hkrati pa zagotavlja udoben dostop za pregled in vzdrževanje.
Ključne hidravlične parametre, vključno z delovno hitrostjo, sistemskim tlakom in gibom cilindra, je mogoče prilagoditi glede na različne vrste izdelkov in zahteve glede oblikovanja. Ta prilagodljiv hidravlični nadzor pomaga ohranjati stabilno zmogljivost oblikovanja, hkrati pa izboljšuje energetsko učinkovitost in prilagodljivost proizvodnje.
QGM Intelligent Equipment Cloud Service Platform zagotavlja digitalno rešitev za spremljanje, diagnosticiranje in upravljanje avtomatskih strojev za izdelavo blokov skozi njihov življenjski cikel delovanja. Z integracijo računalništva v oblaku, industrijske podatkovne komunikacije, modeliranja opreme, umetne inteligence in analitike velikih podatkov platforma nenehno zbira in analizira podatke o delovanju strojev, da zagotovi jasnejši pogled na zmogljivost opreme in status proizvodnje.
Z oddaljeno povezljivostjo lahko operaterji in vzdrževalne ekipe dostopajo do informacij o opremi, spremljajo pogoje delovanja, izvajajo nadgradnje sistema na daljavo in prepoznajo morebitne napake, ne da bi bili fizično prisotni ob stroju. Platforma podpira tudi inteligentno napovedovanje napak, oceno zdravja opreme in poročila o delovanju na podlagi podatkov, kar uporabnikom pomaga prepoznati potrebe po vzdrževanju v zgodnejši fazi in zmanjša tveganje nepričakovanih izpadov.
Z združevanjem spremljanja opreme v realnem času, oddaljene diagnostike, predvidenega vzdrževanja in digitalnega upravljanja opreme platforma v oblaku QGM pomaga proizvajalcem betonskih izdelkov izboljšati učinkovitost vzdrževanja, optimizirati razpoložljivost opreme in doseči bolj inteligentno upravljanje proizvodnih operacij betonskih blokov.
