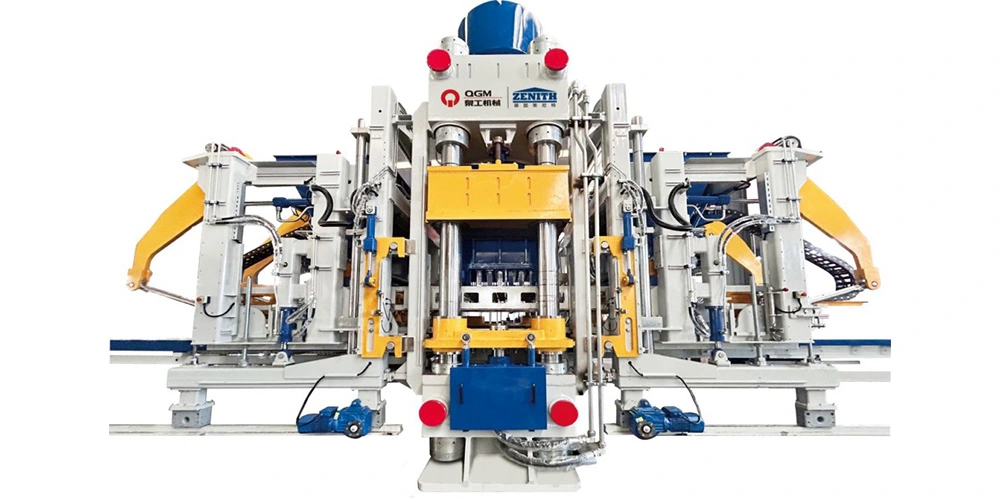

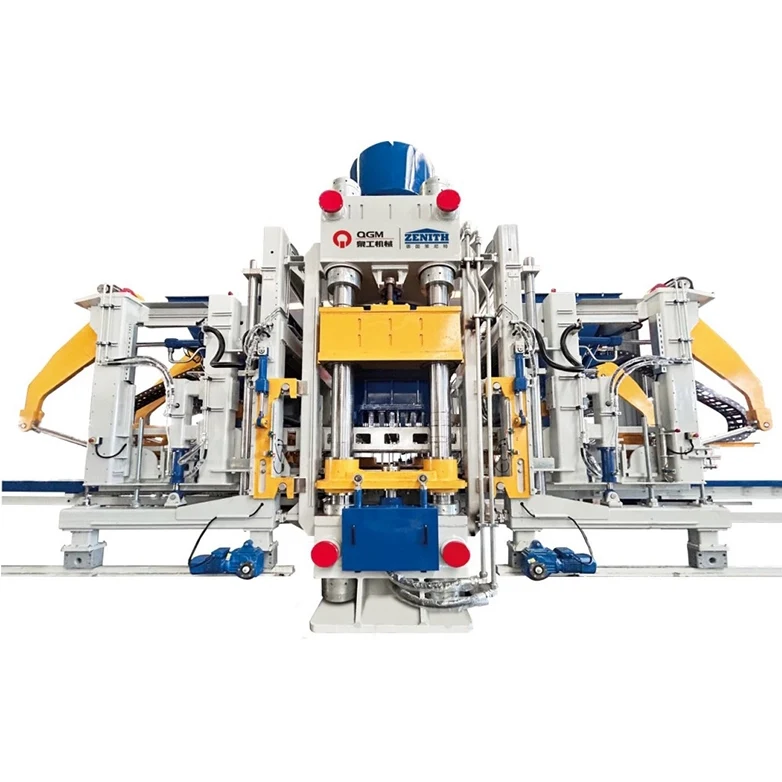

Zgrajena okoli integrirane mehanske, hidravlične in električne arhitekture, serija VP združuje ogrodje stroja visoke trdnosti, hidravlično stiskanje velike tonaže, servo vibracije in inteligentno avtomatizacijo. Mednarodno priznane komponente se uporabljajo v ključnih sistemih za podporo stabilnemu delovanju in doslednemu oblikovanju.
S tremi konfiguracijami stiskalne sile – 600, 900 in 1.500 ton – serija ZN-VP zagotavlja razširljivo rešitev za proizvajalce betonskih izdelkov z različnimi proizvodnimi zahtevami in specifikacijami izdelkov.
Stroj je še posebej primeren za aplikacije, kjer so pomembni tlak preoblikovanja, prilagodljivost materiala in fleksibilnost izdelka. Odvisno od izbranega modela, konfiguracije kalupa in nastavitve proizvodnje lahko stroj izdela:
●Standardni betonski bloki
●Votli bloki
●Tlakovci
●Rubniki
●Betonski izdelki v videzu kamna
●Izdelki za urejanje okolice
●Vodovarstveni zaščitni bloki
●Stenski in dekorativni betonski izdelki
Serija ZN-VP podpira tudi uporabo različnih drobnozrnatih surovin in surovin na osnovi trdnih odpadkov, vključno z gradbenimi odpadki, trdnimi metalurškimi odpadki, rudniško jalovino, kamnitim prahom, muljem in blatom za izpiranje peska, ob ustrezni pripravi materiala in oblikovanju mešanice.
Zaradi tega je serija ZN-VP primerna možnost za projekte proizvodnje betonskih blokov, osredotočene na recikliranje trdnih odpadkov in betonske izdelke z dodano vrednostjo.
| Model | ZN600VP | ZN900VP | ZN1500VP |
| Višina izdelka | 40-200 mm Prilagodljivo; navedite ob naročilu | 40-200 mm Prilagodljivo; navedite ob naročilu | 40-200 mm Prilagodljivo; navedite ob naročilu |
| Velikost palete | 1200*870 mm | 1200*1150 mm | 1400*1200 mm |
| Glavna sila pritiska | 600T | 900T | 1500T |
| Premer glavnega cilindra | φ500 mm | φ600 mm | φ800 mm |
| Teža stroja (osnovni material + mešanica obraza + hidravlični sistem) | Pribl. 61T | Pribl. 66T | Pribl. 80T |
| Hidravlična moč | 75kW | 90kW | 110kW |
| Dimenzije stroja (D × V × Š) | Pribl. 6900 x 5600 x 2800 mm | Pribl. 7200 x 5600 x 2800 mm | Pribl. 8500 x 6000 x 3300 mm |
| Standardni betonski blok 240*115*53 mm | 42 kosov/kalup | 52 kosov/kalup | 64 kosov/kalup |
| Tlakovci 200 * 100 * 60 mm | 30 kosov/kalup | 40 kosov/kalup | 48 kosov/kalup |
| Betonski izdelek v videzu kamna 600*300*80 mm | 3 kosi/kalup | 3 kosi/kalup | 6 kosov/kalup |
| Votli blok 390*190*190 mm | 10 kosov/kalup | 10 kosov/kalup | 12 kosov/kalup |

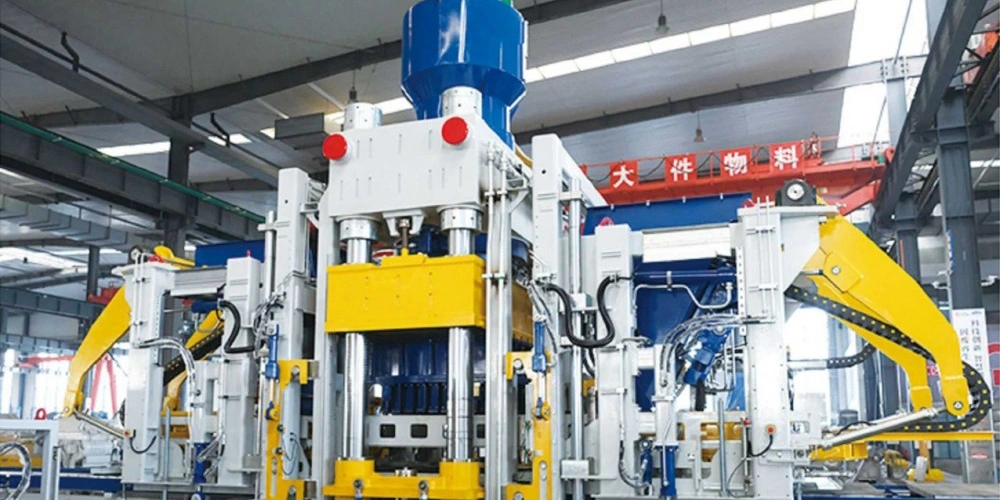

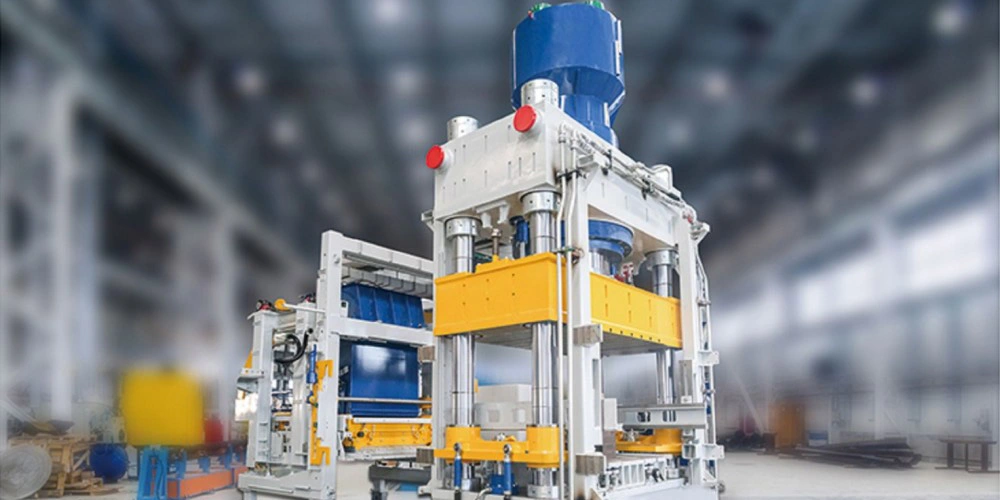

Glavno ogrodje stroja je izdelano iz posebej oblikovanih jeklenih profilov in vključuje patentirano tehnologijo konstrukcijskega oblikovanja.
Zvarjeni okvir je podvržen obdelavi za lajšanje vibracij zaradi izboljšanja strukturne stabilnosti. Stebri velikega premera zagotavljajo podporo in vodenje med zapiranjem kalupa ter pomagajo vzdrževati natančno pozicioniranje kalupa v celotnem procesu oblikovanja.
Sistem za odstranjevanje iz kalupa sprejme mehansko sinhronizacijo za usklajevanje sproščanja kalupa in podpira dosledno oblikovanje izdelka.
Za visokotlačno proizvodnjo betonskih blokov je toga struktura stroja bistvena za ohranjanje stabilnega gibanja kalupa in ponovljivih pogojev oblikovanja.

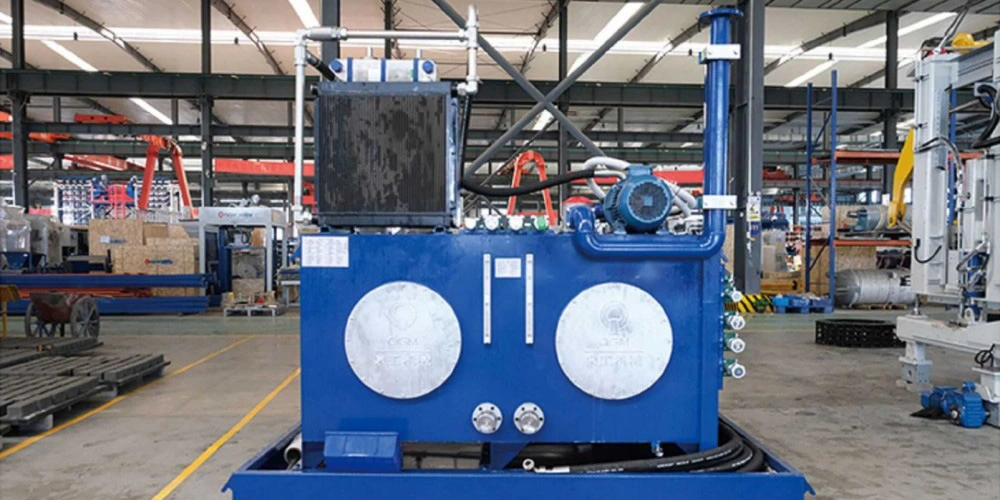

Hidravlični sistem oblikovanja je ena od značilnih lastnosti serije ZN-VP.
Trije modeli zagotavljajo največjo glavno stiskalno silo 600, 900 oziroma 1.500 ton. Glavni cilindri velikega premera ustvarjajo potrebno oblikovno silo za proizvodnjo visokotlačnih betonskih izdelkov.
V hidravličnem sistemu se uporabljajo hidravlične črpalke in ventili mednarodne znamke. Hitrost stiskanja, tlak in hod je mogoče prilagoditi glede na zahteve izdelka in procesa.
To omogoča, da se proces oblikovanja konfigurira za različne vrste izdelkov in značilnosti materiala.
Visokotlačna hidravlična konfiguracija je še posebej pomembna za proizvajalce, ki proizvajajo goste betonske izdelke ali delajo z mešanicami, ki vsebujejo fini prah in materiale, pridobljene iz trdnih odpadkov.
Serija ZN-VP vključuje napredno nemško tehnologijo servo vibracij.
Servo motorji zagotavljajo hiter odziv in natančen nadzor parametrov tresljajev, kar omogoča prilagajanje sile vzbujanja in delovanja tresljajev glede na proizvodne zahteve.
V primerjavi s fiksnim nadzorom vibracij servo tehnologija zagotavlja večjo prilagodljivost pri preklapljanju med različnimi vrstami izdelkov in formulacijami materialov.
Proces nadzorovanih vibracij podpira zbijanje betona in pomaga ohranjati dosledne pogoje oblikovanja izdelka.
Tehnologija oblikovanja betonskih blokov s servo vibracijami je še posebej dragocena, kadar mora proizvodna linija prilagoditi več specifikacijam izdelka, namesto da neprekinjeno izvaja en sam standardiziran izdelek.

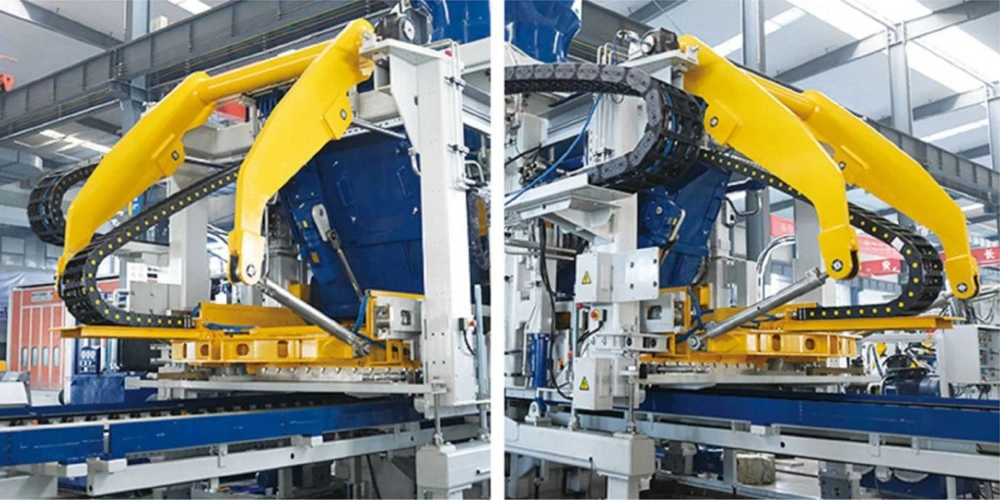

Sistem za dovajanje materiala uporablja robustno konfiguracijo nihajne roke za dosledno distribucijo materiala.
Vodilna kolesa velikega premera podpirajo gladko premikanje podajalnega vozička, medtem ko so zamenljive obrabne plošče nameščene na ključnih kontaktnih površinah za poenostavitev vzdrževanja.
Platforma za dovajanje uporablja tudi zamenljive obrabne komponente. Hidravlično zaklepanje omogoča odpiranje in zavarovanje dovajalnega dela med pregledovanjem, čiščenjem in vzdrževanjem.
Ta oblika omogoča lažji dostop do obrabljivih delov in pomaga zmanjšati zapletenost rutinskega servisnega dela.
Serija ZN-VP združuje dva mehanizma oblikovanja: visokotlačno statično stiskanje + servo vibracije.
Hidravlični sistem zagotavlja glavno oblikovalno silo, medtem ko sistem vibracij pomaga pri zbijanju materiala med oblikovanjem.
Glede na prvotno tehnično konfiguracijo zagotavlja sistem do 900 oziroma 1500 ton glavne stiskalne sile in 120 kN vibracijske sile na ustreznih modelih.
Kombinirana tehnologija je namenjena izpolnjevanju zahtev za oblikovanje betonskih izdelkov po suhem postopku z uporabo grobih trdnih odpadnih materialov in ultrafinih praškastih materialov.
Uporablja se lahko za proizvodnjo:
●Betonski tlakovci v videzu kamna
● Prepustni izdelki za tlakovanje
●Rubniki
●Konvencionalni betonski bloki
●Betonski izdelki za urejanje okolice
●Ostali betonski izdelki po meri
Za projekte, ki zahtevajo raznolikost izdelkov in fleksibilnost materiala, kombinirana konfiguracija stiskanja in vibracij zagotavlja alternativo običajnim sistemom oblikovanja s statičnim pritiskom ali samo vibracijami.

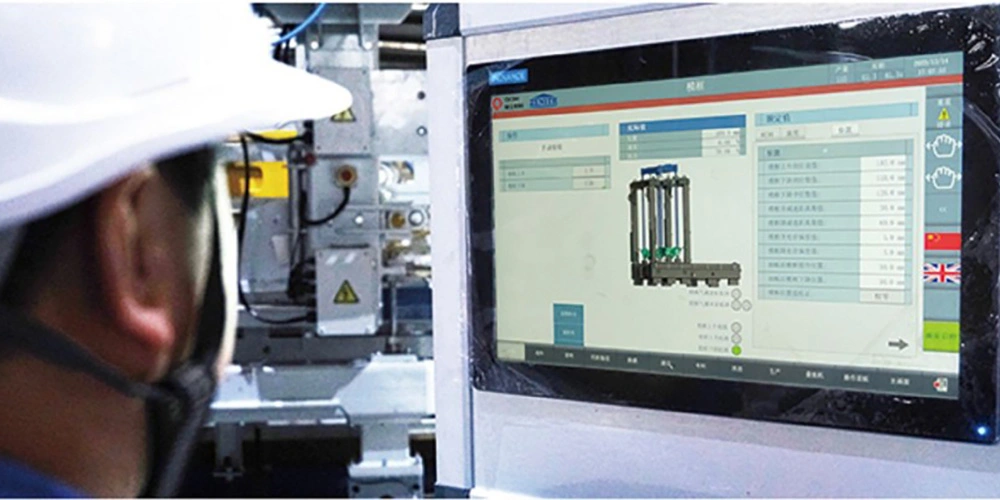

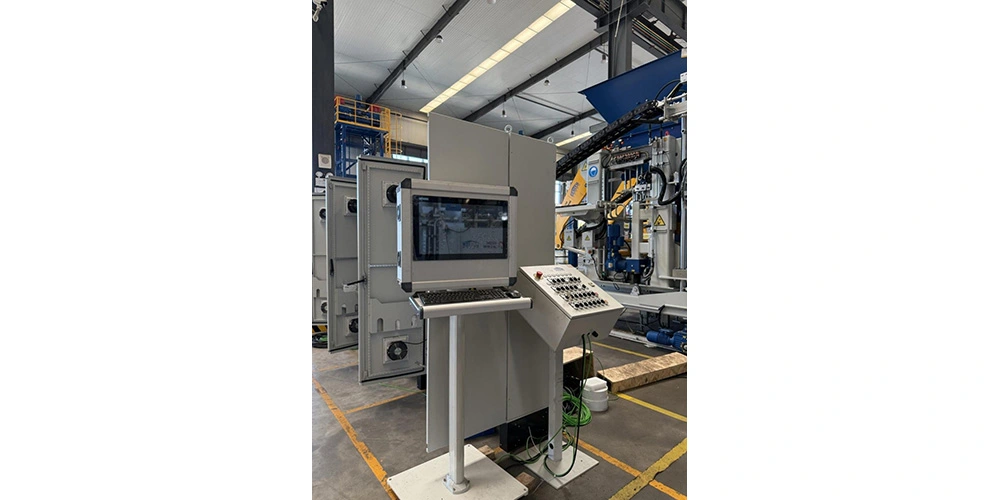

Serija ZN-VP združuje nemško tehnologijo avtomatizacije z vizualnim vmesnikom človek-stroj.
Nadzorni sistem usklajuje procese preoblikovanja stroja, medtem ko operaterjem zagotavlja jasen vmesnik za upravljanje proizvodnje.
Ključne funkcije vključujejo:
●Upravljanje proizvodnih receptov
● Upravljanje obratovalnih parametrov
●Spremljanje statusa opreme
● Zbiranje podatkov o proizvodnji
● Nadzor delovanja stroja
● Vizualizirane informacije o opremi
Z zmanjšanjem nepotrebnega ročnega posredovanja integrirana nadzorna arhitektura pomaga operaterjem dosledneje upravljati proizvodne parametre.
Pri avtomatiziranih linijah za proizvodnjo betonskih blokov centraliziran nadzor zagotavlja tudi jasnejši vmesnik med strojem za bloke in opremo navzgor ali na koncu.

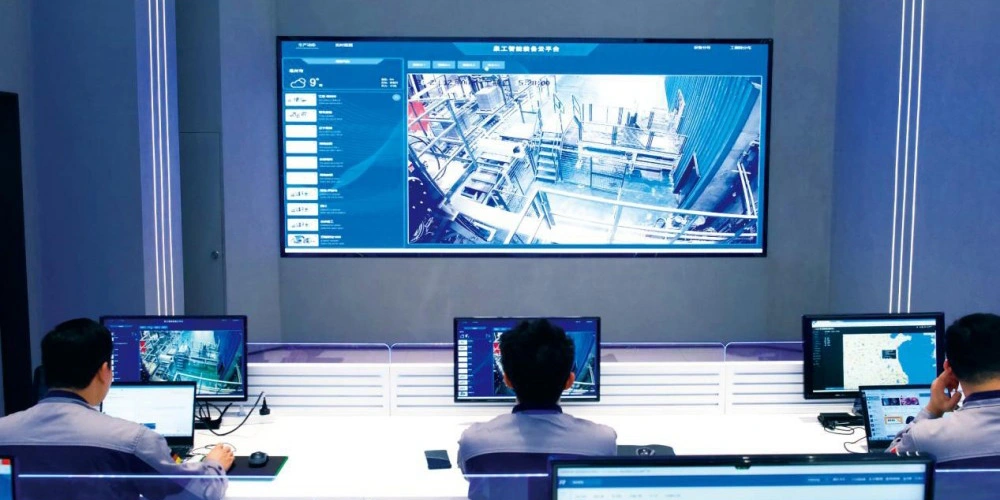

QGM Intelligent Equipment Cloud Service Platform razširja upravljanje stroja izven lokalne nadzorne omare.
Platforma združuje računalništvo v oblaku, podatkovno komunikacijo, modeliranje opreme, umetno inteligenco, mehke nevronske mreže in tehnologije velikih podatkov za zbiranje in analizo informacij o delovanju opreme in vzorcev uporabe.
Odvisno od sistemske konfiguracije in avtorizacije platforma podpira:
●Spletni nadzor opreme
● Daljinski nadzor opreme
● Tehnična podpora na daljavo
● Predvidljivo odkrivanje napak
●Diagnoza napak
● Ocena zdravstvenega stanja opreme
● Samodejna poročila o delovanju
●Analiza podatkov o opremi
To ustvari digitalno povezavo med strojem za izdelavo blokov in storitvenimi funkcijami v oblaku.
Čezmorskim proizvajalcem blokov lahko spremljanje opreme v oblaku zagotovi dodatno raven podpore, ko je proizvodna oprema nameščena daleč od proizvajalčevega centra za tehnične storitve.
Inteligentna oprema QGM in pristop storitev v oblaku sta skladna z njegovim širšim razvojem digitalno povezane opreme za izdelavo blokov in inteligentnih proizvodnih sistemov.
Ena glavnih aplikacijskih značilnosti serije ZN-VP je njena prilagodljivost različnim surovinam.
Glede na lastnosti materiala, predobdelavo in zasnovo mešanice lahko stroj uporabljate z materiali, kot so:

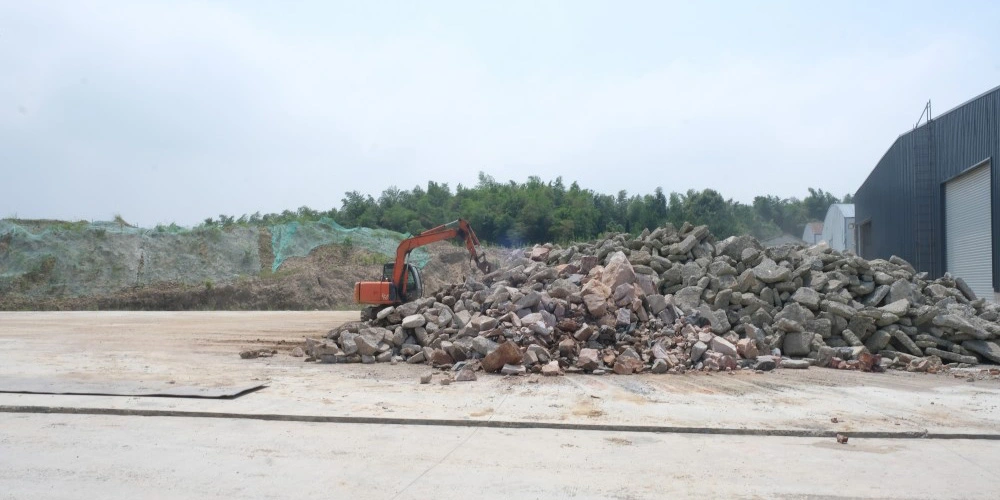

Trdni odpadni materiali
●Gradbeni odpadki
● Trdni metalurški odpadki
●Rudniški jal
●Puder v kamnu
● Blato
●Blato za izpiranje peska
Dejansko razmerje materiala in formulacijo je treba določiti glede na fizikalne in kemijske lastnosti lokalno dostopnih materialov.

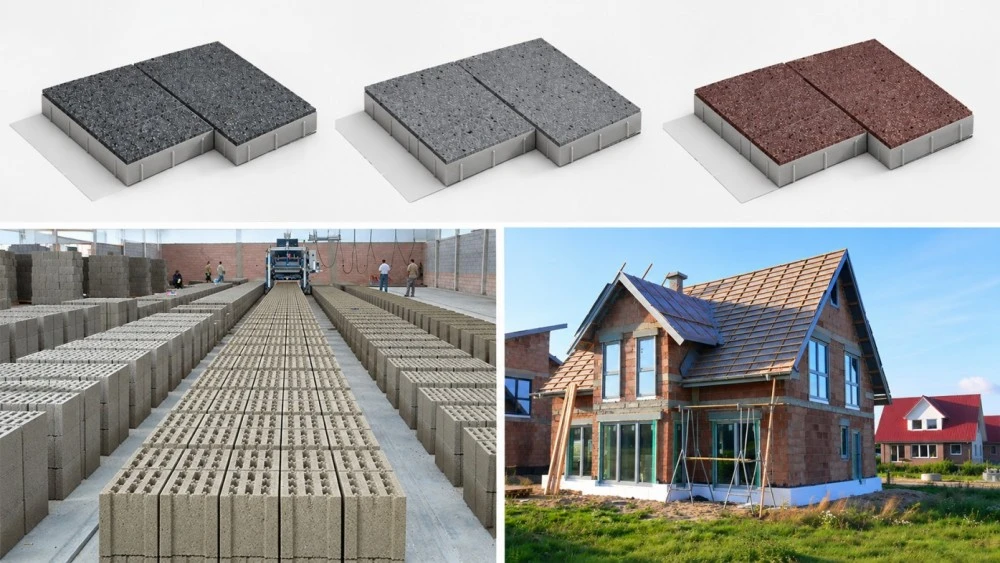

Betonski izdelki
Stroj je mogoče konfigurirati za proizvodnjo:
●Standardni betonski bloki
●Votli bloki
●Tlakovci
●Propustni tlakovci
●Rubniki
●Betonski izdelki v videzu kamna
●Izdelki za urejanje okolice
● Bloki za zaščito pobočij
●Stenski dekorativni betonski izdelki
Zaradi tega je serija ZN-VP pomembna za projekte recikliranja trdnih odpadkov, kjer je cilj pretvorba pravilno obdelanih odpadnih materialov v tržne betonske izdelke.
ZN600VP, ZN900VP in ZN1500VP zagotavljajo tri različne konfiguracije opreme znotraj istega koncepta hidravličnega oblikovanja.
Izbira primernega modela je odvisna od dejavnikov, kot so:
● Zahtevana sila pritiska
●Dimenzije palete
● Velikost izdelka
●Paleta izdelkov
● Lastnosti surovin
●Konfiguracija kalupa
●Zahtevan obseg proizvodnje
●Razpoložljiv prostor za obrat

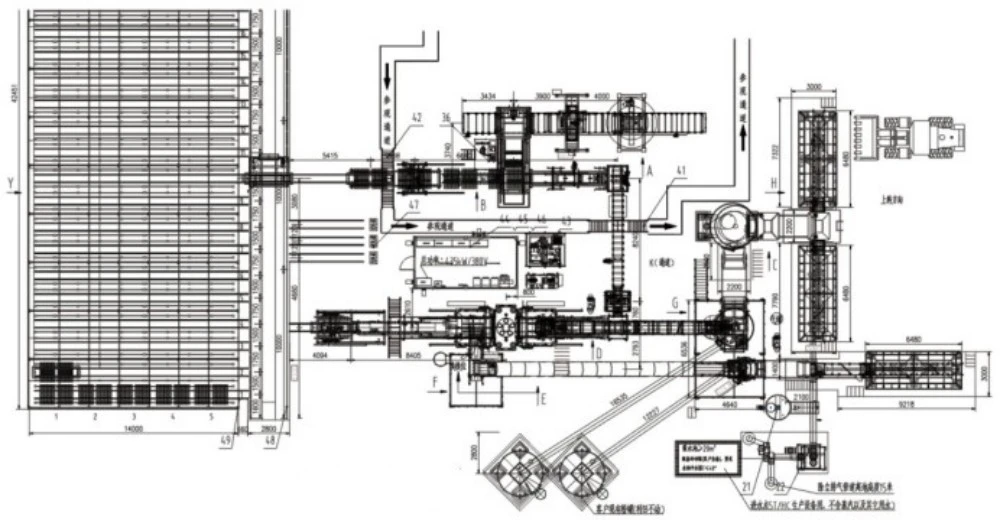

●Popolna konfiguracija linije
